VOOR KLEINE TRAPGATSPARINGEN
Vanaf een trapgatsparing van 70 x 50 cm kan de Liliput ingezet worden. Met de vele maatwerk mogelijkheden ontvangt u altijd een passende zoldertrap, en dit normaal gesproken binnen 14 dagen. De seperaat geleverde raveelbak/trapluik en traptreden zorgen bij montage voor licht werk en geven meer ruimte bij het inbouwen. Met de meegeleverde montagematerialen gaat het inbouwen snel en precies.
Opmeten. Bestellen. Monteren. En klaar!!
De 11 cm diepe, anti-sliptreden en de telescooptrapleuning bieden veiligheid (DIN4570) en veel comfort. Ook door het lichtgewicht op maat gemaakte streng persaluminium is de bediening van deze zoldertrap kinderlijk eenvoudig.
Niet alleen lichtgewicht en stevig, deze trap ziet er ook heel netjes uit.
DE LILIPUT VERVULT UW WENSEN
U hoeft zich om de DIN-, ISO- en andere bouwvoorschriften geen zorgen te maken.
Speciale optionele toepassingen en –uitvoeringen:
De Liliput is ontworpen volgens DIN normen en kan een belasting van maximal 150 kg weerstaan.
De zoldertrap wordt geleverd inclusief de benodigde bevestigingsmaterialen.
TRAPBOMEN
Aluminium profiel, 10x34 mm
TRAPTREDEN
Geprofileerde aluminium traptreden; tredediepte 11 cm
Dikte: 26 mm, trapbreedte standaard: 40 cm
Bij een luikopening < 60 cm: trapbreedte: 35 cm;
Bij een luikopening <55 cm: trapbreedte: 30 cm

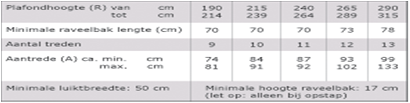

PLAFONDHOOGTE
Van 190 tot 315 cm.
De grootte van het trapluik bepaalt mede de maximaal bereikbare plafondhoogte
BENODIGDE RUIMTE
Geen uitvouw- en zwenkruimte nodig, ook geschikt voor kleine trapsparingen.

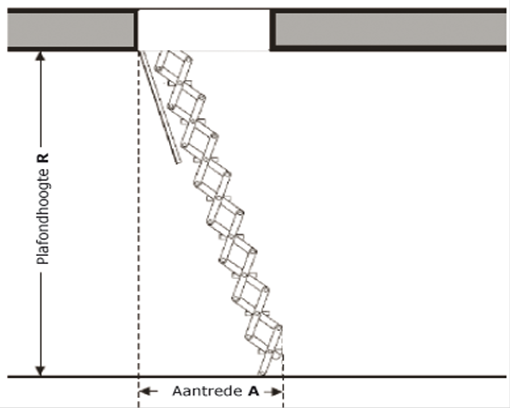

De precieze benodigde ruimte (Aantrede) is afhankelijk van de te overbruggen plafondhoogte.
Om comfortabel gebruik te kunnen maken van de zoldertrap adviseren wij om hiervoor minimaal 50 cm extra te reserveren.
STANDAARDMATEN (grootte plafondopening)
De netto raveelbakmaat (lengte x breedte) is 1,5 cm kleiner dan opgegeven luikopening
(L)90 x (B)60 x (H)25
(L)100 x (B)70 x (H)25
RAVEELBAK
Materiaal: 19 mm verlijmd meubelplaat
TRAPLUIK
Materiaal: 16 mm houtspaanplaat, gemelamineerd; wit; met rondom een pvc afdichting
HOKA HOLLE RUIMTE-AFDICHTING
Materiaal: TPV-profiel met twee hardheden, bestand tegen temperatuur-, vochtheidsinvloeden en veroudering.
Voorgeschreven: rondom in ruimte tussen vloer/plafond en raveelbak, hoogte 4 mm
AFWERKLIJSTEN
Materiaal: kunststof, wit; profiel 40 x 6 mm; voorzien van plaktape, systeem met hoeverbinders.
LUIKBESLAG
Mechaniek: uitgebalanceerd hef – veersysteem passend bij gewicht van de trap. Gelijkmatige krachtverdeling voor naadloss sluiten; ZD-snapslot vanaf een luiklengte van 100 cm.
Getest: veerwerk voor jarenlang belasting; alle andere bewegende delen hebben de duurtesten doorstaan.
Bediening: hefarm ligt bij belasting in rechte lijn; zodoende geen beweging in geopende trap.
SCHARNIEREN
Om het trapluik te openen en te sluiten: bij gesloten trapluik zijn de scharnieren niet zichtbaar, er bestaat een mogelijkheid om tot 20 mm dikke profielen met een maximum gewicht van 10 kg/m² onder het trapluik te bevestigen (trapluik ≤ 1 m²).
Wanneer het luik > 1 m² is dient men zwaardere veren toe te passen.
TRAPHEK
Materiaal: hout; 4 staanders: 33 x 33 mm; 2 houten driehoeksteunen: 85 x 20 mm, 6 geprofileerde houten lijsten 47 x 20 mm; hoogte van het taphek: 90 cm.
Getest: stabiliteit 500N (DIN 1055).
TRAPLEUNING
Telescopisch: 30 mm. Toepasbaar vanaf raveelbaklengte 70 cm tot een raveelbakhoogte van ≤ 43 cm.
SLOT
Slot geschikt voor europrofielcilinder
Download uitgebreide documentatie Schaartrap Liliput
ISOLATIE EN AFDICHTING
De zoldertrap onderbreekt de zoldervloer met ca. 1 m². Alleen warmte-isolatie 3D of 4D biedt volledige warmte-afdichting mede door de speciale luchtkamer afdichting kaderprofiel. Er is geen sprake van een gewone rubber afdichting of zwakke schakel in het trapluik.
Warmte-ge-ïsoleerd - zichtbaar effectief!!
LUCHTDICHTE AANSLUITING
Isolatie en afdichting helpen niet veel als de koude lucht door de 4 meter lange aansluitvoeg stroomt. daar ontstaat warmteverlies, schimmelgevaar en dit is structureel niet goed. Het geteste plafondaansluitsysteem wordt altijd geleverd bij zowel de 3D als 4D warmte geïsoleerde zoldertrappen.
Het plafondaansluitsysteem maakt de aansluitvoeg echt luchtdicht!!
BEWEZEN ZEKERHEID
Wees voorzichtig met vergelijken!!
Neem alleen certificaten van onafhankelijke instanties serieus.
Onze 3D en 4D systemen staan voor:
Warmteisolatie 3D: Isolatiewaarde Rc = 1,041667
Gecertificeerd, DIN en ISO 12567-1: 2001-02, IBP Frauanhofer Stuttgart
Warmteisolatie 4D: Isolatiewaarde Rc = 1,5625
(ingeval van hogere isolatieeisen)
Gecertificeerd, DIN en ISO 12567-1: 2001-02, IBP Frauanhofer Stuttgart
Afdichtingswaarde zoldertrap 3D: a = 0,03 M3/HM (DAPA2/3)
Gecertificeerd, DIN en ISO 1026: 2000-09, PFB onderzoekscentrum voor bouwelementen
Afdichtingswaarde zoldertrap 4D: a = 0,02 M3/HM (DAPA2/3)
Gecertificeerd, DIN en ISO 1026: 2000-09, PFB onderzoekscentrum voor bouwelementen
Volgens bouwvoorschriften geteste waarden - zekerheid voor Blower-Door en EnEv.

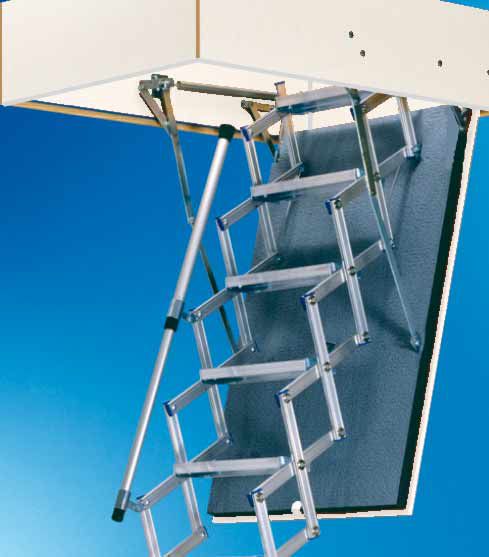

Art.nr. | Schaartrap Liliput, standaard maten |
---|
